Sicherheit und Effizienz: Die zentralen Aspekten der Energieverteilung

Der Zonale Controller ist für die intelligente Energie- und Datenverteilung innerhalb einer bestimmten Zone der zonalen Architektur verantwortlich. Sowohl die Entwicklung als auch die Bereitstellung des Produkts für Kunden erfolgt in Zusammenarbeit mit Valeo. Als Tier 1 kümmert sich Valeo um die Kommunikation und Datenverarbeitung sowie den Produktionsprozess. LEONI wiederum ist verantwortlich für die sichere und zuverlässige Stromversorgung aller Anwendungen innerhalb der Zone. Das ist die Basis für eine innovative und optimierte E/E-Architektur.

Die Fakten im Überblick:

• Ermöglichung einer optimierten E/E-Architektur
• Synergie- und Integrationsansatz für die Energie- und Datenverteilung, die eine zonale Steuerung ermöglichen
• Kosteneinsparungen durch Reduzierung der Anzahl funktionaler Steuergeräte und Optimierung des Bordnetzes hinsichtlich Komplexität, Gewicht und Bauraum
• Ermöglichung einer sicheren Energieversorgung für sicherheitsrelevante Funktionen wie z.B. Lenkung und Bremsen und Datenkommunikation für ADAS-Funktionen im Fahrzeug

Die intelligenten Stromverteilerboxen heißen iPDS und iPDM und stehen für Intelligent Power Distribution Switch und Intelligent Power Distribution Module. Diese Geräte stellen die Stromversorgung für sicherheits- und nicht sicherheitskritische Fahrzeugfunktionen im 12-, 24- und 48-Spannungsnetz sicher und schaffen damit die Grundlage für automatisierte Fahrfunktionen. Der Switch ist für die Unterbrechung einer Last ausgelegt, das Modul kann verschiedene Lasten parallel bedienen.

Die Fakten im Überblick:

• Kosteneinsparungen durch Bordnetzoptimierung bei Komplexität, Gewicht und Bauraum
• Einfache Integration in bestehende Bordnetzarchitekturen
• Vollständige Diagnoseabdeckung für automatisiertes Fahren

In einer Unfallsituation müssen sämtliche Stromleitungen abgeschaltet werden, um Kurzschlüsse zu vermeiden, die zu brennenden Kabeln oder Funken führen können, die wiederum Benzin entzünden können. Die wichtigen Funktionen wie Türöffner und Warnblinkanlage bleiben dabei aktiv. Der Auslöser für die Abschaltung kommt aus dem Airbag-Steuergerät. Diese Vorschaltbox wird direkt auf oder an die Batterie montiert. Sie kann mit Pyro-Sicherungen zur schnellen Stromabschaltung und mit Hauptsicherungen zum Schutz der Leitungen bei einem langsamen Kurzschluss ausgestattet werden. Darüber hinaus kann ein Relais zur Abschaltung nicht benötigter Stromzufuhr im Falle eines Unfalls oder einer schwachen Batterie integriert werden. In dieser Anwendung wird eine kompakte kundenspezifische LEONI Mehrfachsicherung anstelle von Einzelsicherungen eingesetzt. Aufgrund des begrenzten verfügbaren Platzes sind die Vorsicherungskästen meist kundenspezifisch gestaltet.

Die Fakten im Überblick:

• Skalierbar in Größe und Leistung
• Basierend auf Stromschienen oder festverdrahtet, je nach Anforderung
• Integration von LEONI Multiple Fuses
• Entwickelt im System mit integrierten Leistungsanschlüssen
• Intelligent durch integrierte Leistungsschalter

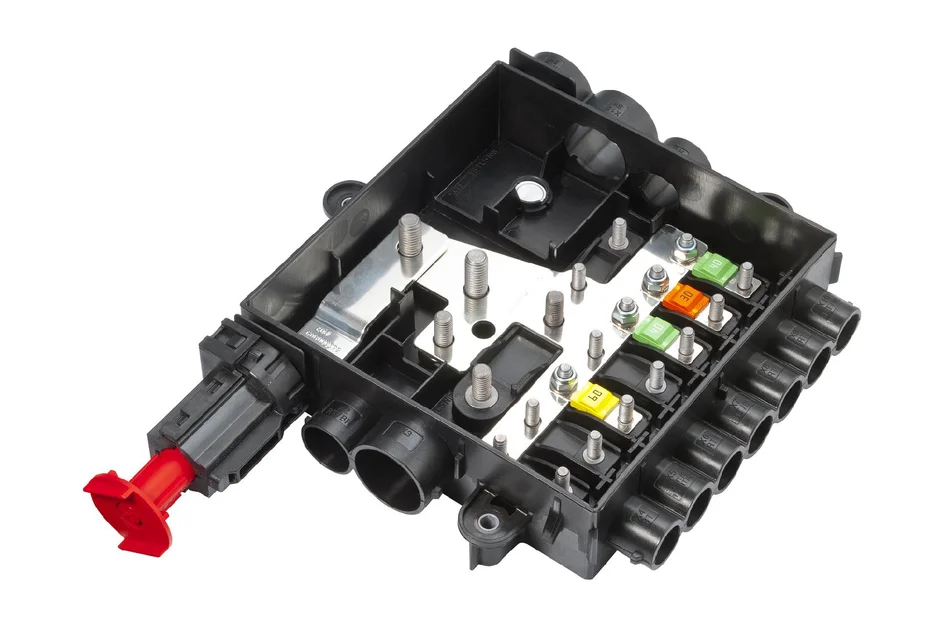

Anders als die Vorsicherungsbox (Pre-Fuse Box), die ganze Bereiche steuert, ist die Leistungsverteilungsbox nur für bestimmte Stromverbraucher zuständig. In der Nähe dieser Verbraucher platziert, sichern sie die Stromversorgung im Mittel- oder Schwachstrombereich ab und schalten elektrische Teilnetze wie Lüfter, Glühkerzen und so weiter. Die interne Stromverteilung erfolgt entweder über Kabel, Stromschienen oder Leiterplattentechnologie und schließt Sicherungen, Dioden und Relais an. Der Anschluss des Kabelsatzes an die Box kann über Steck- oder Schraubverbindungen erfolgen. Die Anzahl der geschalteten und abgesicherten Ausgänge kann den individuellen Kundenwünschen angepasst werden. In einigen Fällen übernimmt ein Mikrocontroller mit z.B. LIN-Bus die Schaltaufgabe der Relais und die Zustandsdiagnose.

Die Fakten im Überblick:

• Skalierbar in Größe und Leistung
• Je nach Anforderung PCB-, busbar- oder hardwired-basiert
• Einteilig oder modular aufgebaut
• Design im System mit Kabelbaumsteckern
• Intelligente Leistungsschaltung oder Lastdiagnose
